Mini PushPull 系列

用于穿板安装（PFT）的ix Industrial®电缆内嵌式插座

电子设备越来越小，连接器也必须跟上这一趋势。这也增加了对小型化和稳健数据接口的需求。

Mini PushPull是ix Industrial®的防水防尘版本，是10GBit以太网的小型化接口，与今天的RJ45 PushPull V4相比，尺寸减小了30%。

01 市场需求

在自动化、机械与机器人以及交通运输领域，对具有高数据速率的小型、强大和灵活的连接解决方案存在巨大的需求。

02 应用领域

Mini PushPull涵盖所有与快速和千兆以太网相关的解决方案，例如：

  • 小型驱动器、振动输送机、柜内连接、控制终端；

  • 乘客信息以及娱乐系统；

  • 自动化领域的传感器和执行器的现场安装解决方案；

  • 户外应用，如无线接入点、摄像头等。

03 产品特性

PushPull连接器系列专为传输光和电通信以及信号和电源而设计。这些连接器非常适合防护等级为IP65/IP67的所有工业电子设备，包括传感器、控制单元和工业计算机。

浩亭推拉锁定技术即使在非常狭窄的空间内也易于操作。一声“咔嗒”声表示连接已建立，黄色安全环可避免不必要的操作。

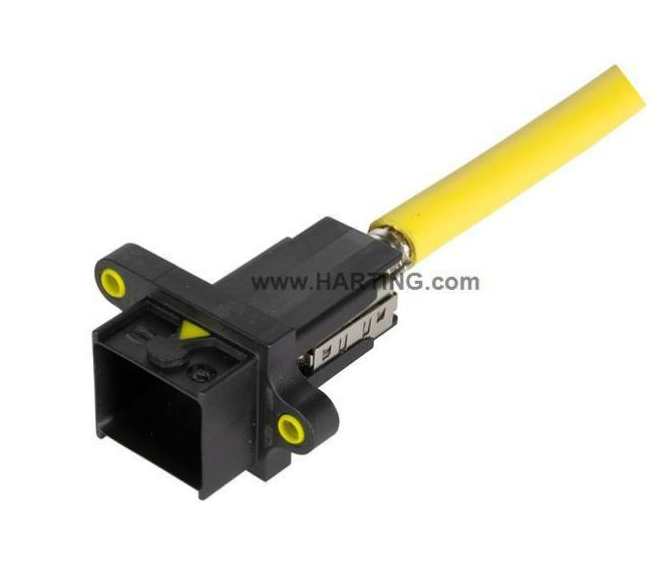

浩亭的迷你推拉式ix Industrial®穿板型连接器，带有ix Industrial®插座的电缆内嵌式版本：A型用于以太网应用，B型用于信号和串行总线系统。Mini PushPull推拉式穿板型ix Industrial®电缆内嵌式插座扩展了现有产品系列，简化了安装人员和设备工程师在控制柜和接线盒中IP65/IP67接口的集成，并为用户使用连接电缆提供了更大的灵活性。

04 优势一览

  • 与现有穿板式连接器相比，接触点更少；

  • 可焊接终端的灵活布线选择；

  • 高电磁抗扰度——Cat.6A性能；

  • 抗冲击和震动。

请注意

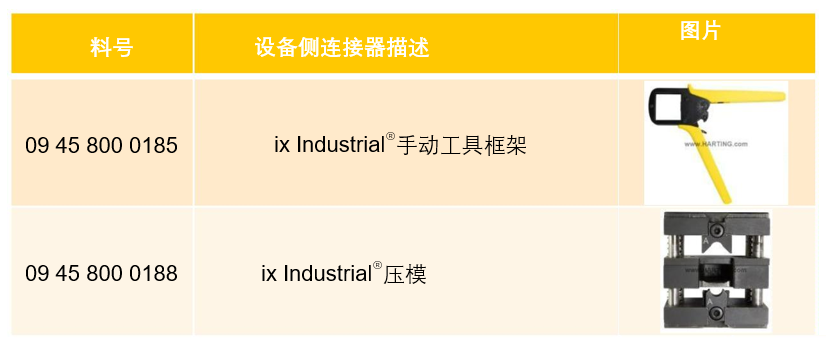

电缆内嵌式插座需要使用专门的工具。由于ix Industrial®组合的持续扩展，我们采用模块化系统来管理安装工具。对于ix Industrial®电缆内嵌式插座版本，需要的工具的料号如下：
