工业连接器通常由一组相互配对的插头和插座组成，每一半都配有插针（公）和插座（母）触点。插针由导电金属制成，安装在插芯中。带有触点的插芯被安置在一个保护外壳中，以保护电气组件和插芯免受外部环境的腐蚀，这是所有工业连接器共有的基本特征。

01

矩形连接器

作为工业连接器行业的领先企业，浩亭在使用最为广泛的矩形连接器和圆形连接器方面拥有丰富的行业应用经验。

顾名思义，矩形连接器是外观呈矩形的连接器。浩亭矩形连接器能够提供可靠的电源、信号和数据传输，并支持可插拔操作。除标准设计外，还可提供模块化、紧凑和轻便化的多种方案供用户选择。矩形外壳设计能够满足不同方向的出线需求，实现灵活布线。配合丰富的固定方式，不仅可实现方便、快捷的拆装，还能提供优异的防水、防尘和抗震性能。此外，不同的材质与镀层也为全天候、多场景应用提供了可能性。

矩形连接器的分类形式多样，例如按照外壳材料、固定方式、外壳尺寸、应用场景等进行划分。

• 按照外壳材料分——塑料、金属；

• 按照固定方式分——单侧锁扣、双侧锁扣、中间锁扣、反向锁扣、按钮卡扣、螺钉紧固及栓钉紧固等；

• 按照外壳尺寸分——1A、3A、10A、16A、32A、6B、10B、16B、24B、32B、48B等；

• 按照使用场景分——用于小型化需求的 Han 1A、Han 3A 系列；用于普通室内场景的 Han A、Han B 系列；用于普通室外场景的 Han M 系列；用于严酷环境下的 Han HPR 系列；用于 EMC 保护的 Han EMC 系列；以及紧凑型设计的 Han Compact、Han Modular Compact 系列。

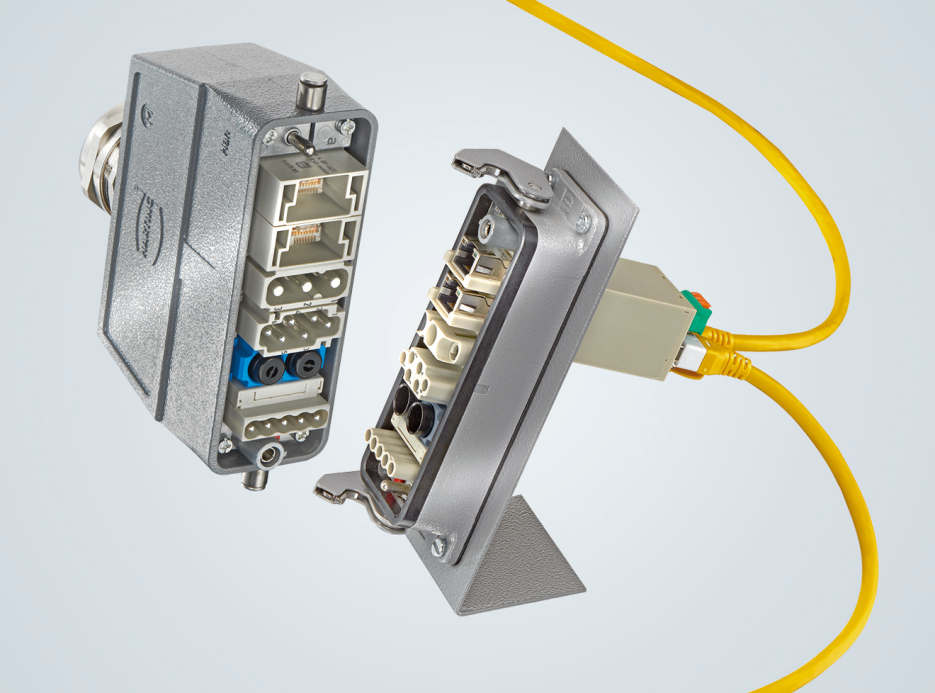

浩亭既能提供一体化的矩形连接器，也能提供灵活的模块化布局方案，为后期设计更新提供更多可能性。可根据用户需求，将高压、低压、同轴、光纤及气动等不同功能模组组合于一个连接器中，实现多功能集成。

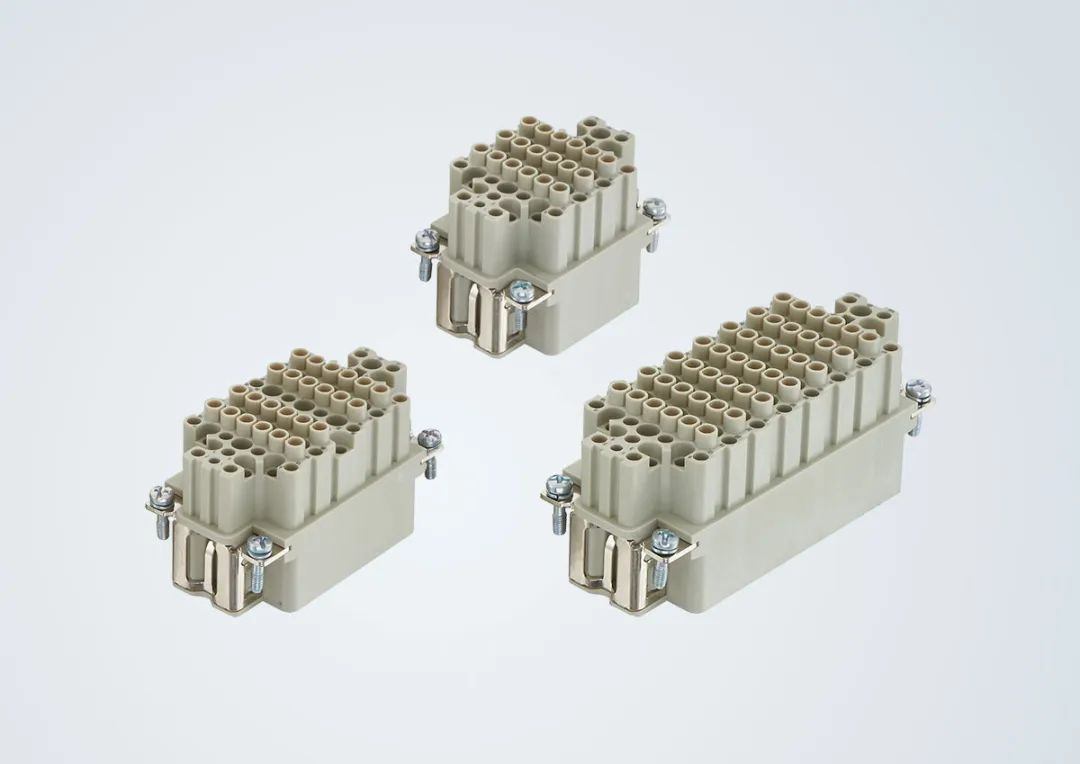

根据不同需求，浩亭的插芯提供多种选择：

• 普通一体化插芯——Han E、Han EE、Han ES、Han A；

• 用于信号传输的一体化插芯——Han D、Han DD、Han DDD；

• 集成信号与电源模式的一体化插芯——Han Com 系列；

• 提供多种功能选择的模块化插芯——Han Modular 系列；

• 用于大电流解决方案的插芯——Han HC 系列；

• 小型化紧凑型插芯——Han Q 系列。

浩亭矩形连接器支持快速连接式、刺破式、压接式、螺钉紧固、弹片式、螺杆紧固等多种接线方式，满足不同应用场景的需求。矩形框架结构不仅便于快速、准确地安装插芯，配合高密度设计，还能最大限度节省空间，特别适用于多针数应用，如 Han DD、Han DDD、Han EE、Han EEE 等系列产品。

02

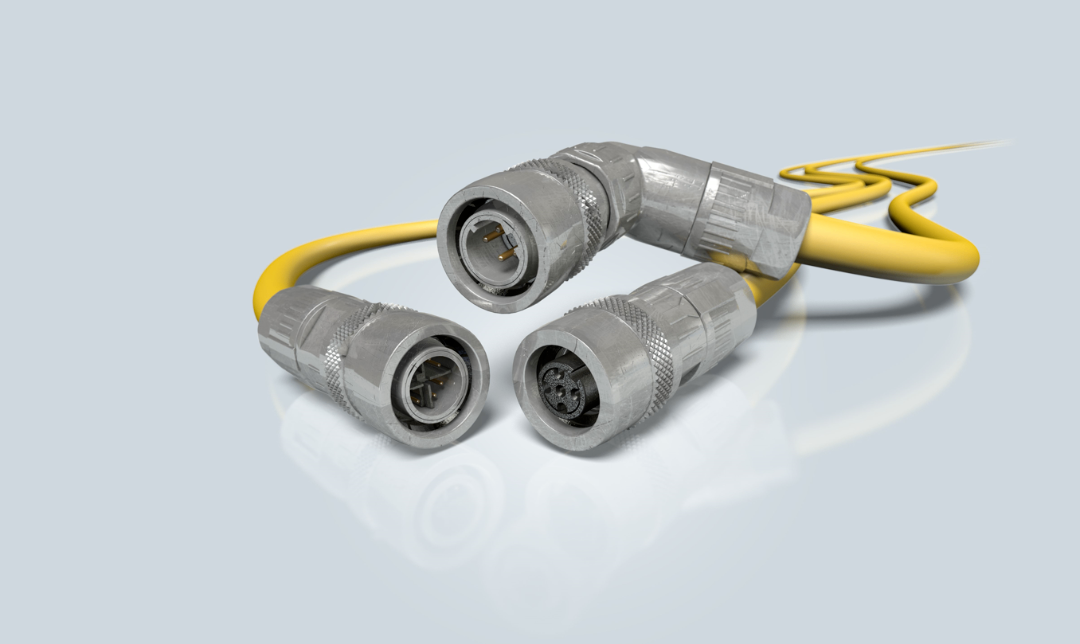

圆形连接器

圆形连接器相比矩形连接器采用圆形外壳设计，内部触点也多呈环形排列，有助于实现快速连接和断开。其体积较小、重量较轻，并提供多种连接固定方式，具有显著优势。

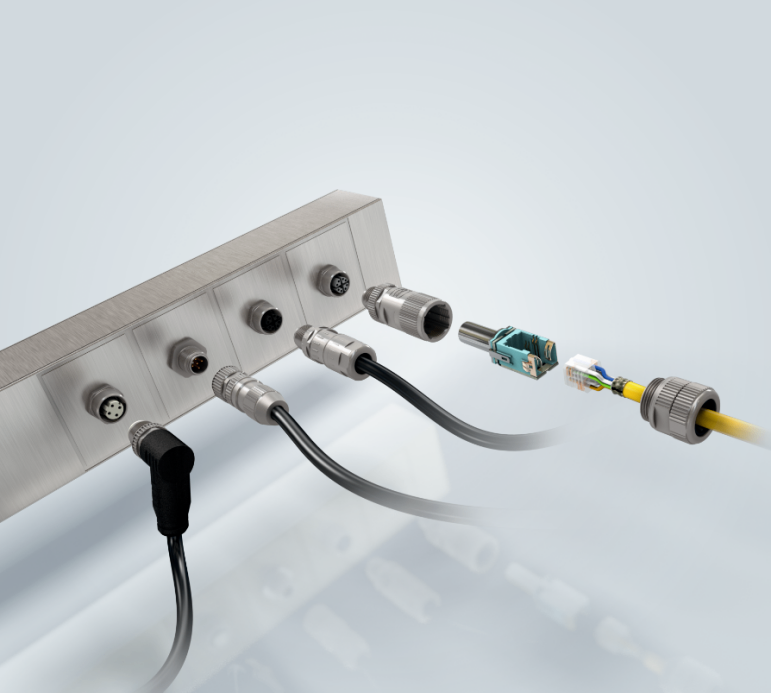

圆形连接器外壳多采用塑料或金属材质。凭借坚固的结构，可有效抵抗冲击与振动，提供高强度的机械保护。浩亭按接口规格提供M5、M8、M12、M23、7/8 英寸等多种选项，并支持螺纹固定、推拉卡口等丰富固定方式。其中，推拉卡口设计还创新性地结合了额外的螺纹紧固结构，显著提升了连接可靠性。

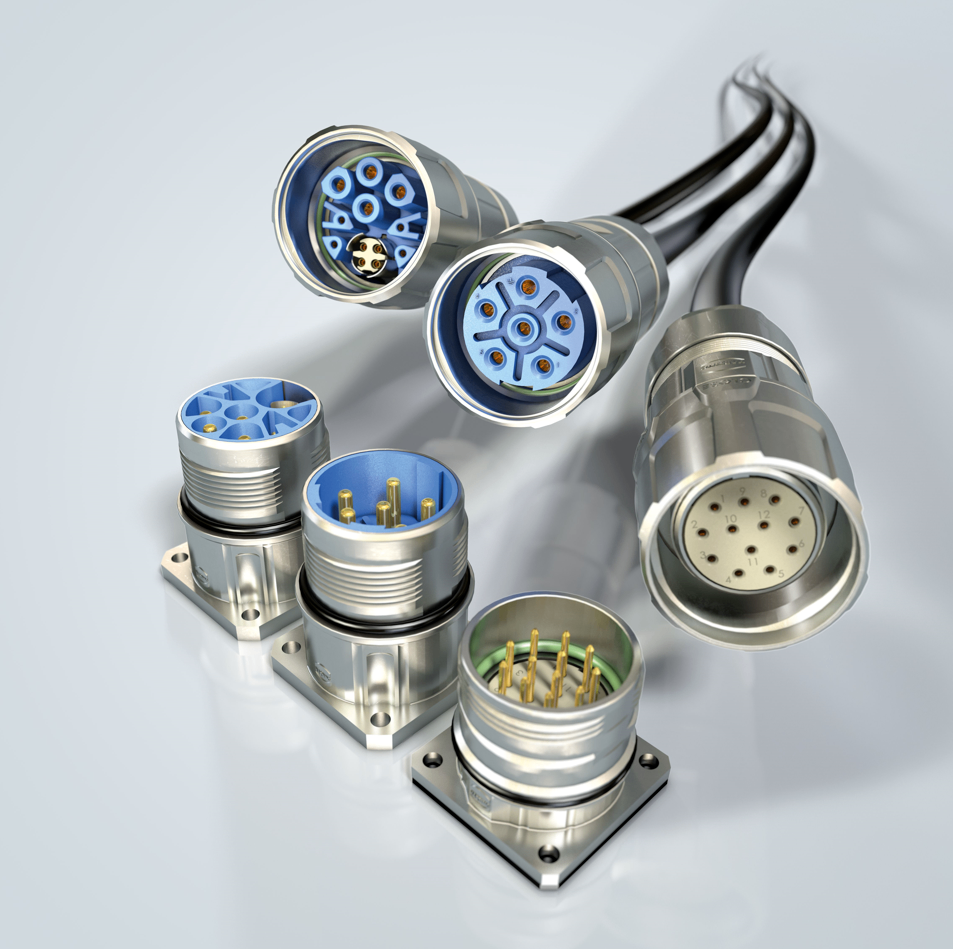

圆形连接器采用多种编码方式，不同编码对应不同市场与应用场景，可分别支持数据、信号、电源等连接需求。通过优化布局设计，还可实现多功能集成。例如，浩亭在标准 M23 连接器基础上开发了混合型连接器，将电源、信号与数据传输整合于单一接口，满足客户多元化需求。
